D'abord ouvrir la bête (et donc au revoir la garantie)
Il faut être outillé : tournevis Torx, et de la méthode histoire de ne
perdre aucune vis, et rien casser :)
Le site www.xavbox.com illustre
parfaitement les étapes du démontage
Ensuite, sortir la carte-mère, et oui, pour souder c'est plus pratique
+quipement requis :
- fer à souder fin (puissance 15w)
- brin d'étain SANS âme décapante (sinon c'est pénible je peux en
témoigner, j'avais que ça moi :-( )

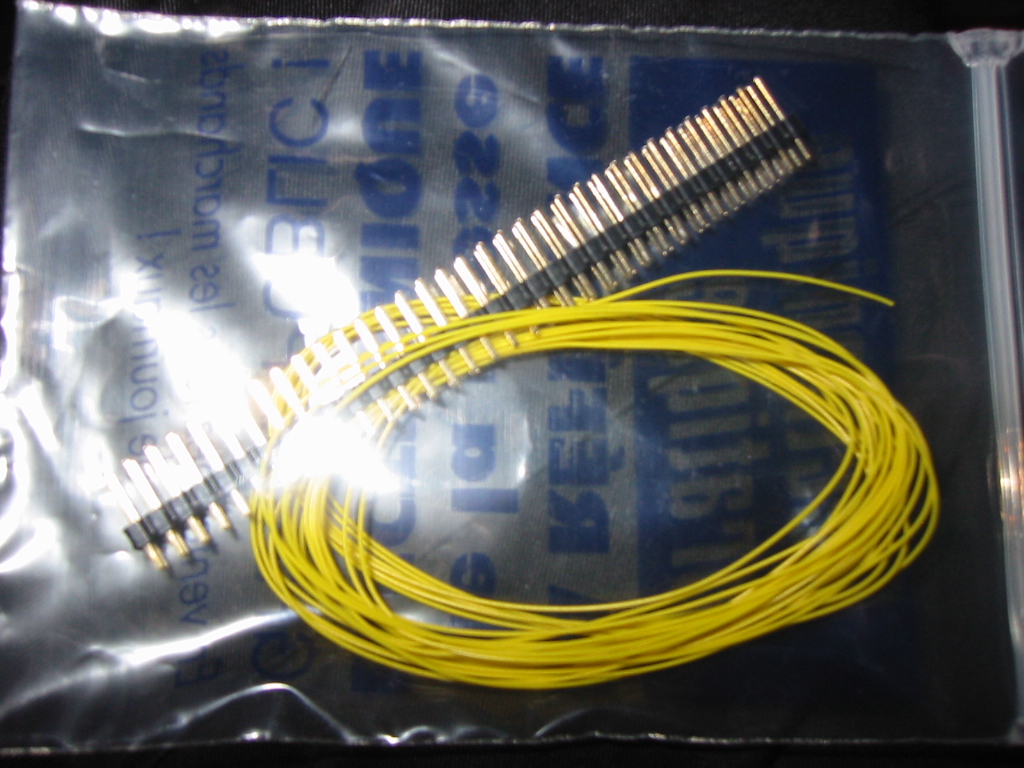

- La barette de PinHeader et le fil très fin dispo dans les
boutiques d'électronique (~6€ le tout)
1) Se préparer une barette de 6x2 pins, et bien faire attention à retirer
ceux qui ne sont pas utiles (et oui, les puces n'ont pas toutes les memes
encoches, la carte mere également demande à ce qu'un des pins soit retiré)
2) Soudez le pinheader sur la carte mère ... Les soudures seront à faire
au dos il va s'en dire!
_small.JPG)
voilà la fameuse puce, et les "pinheader" déjà rajoutés sur la
carte mère
3) Voilà le support pour la puce est prêt, il faut maintenant attaquer le
plus pointu des soudures : Celle du point D0 (www.gueux.net
a fait un excellent tutorial à ce sujet), pour ma part, c'est au dos qu'il a
été réussi. (pensez bien à gratter L+G+REMENT sa surface, histoire que
l'étain puisse adhérer, chose impossible avec le vernis)
4) Ensuite comme indiqué sur le manuel
de la puce AladdinAdvance, il faut souder les 3 autres fils (qui serviront
par exemple à afficher l'activité disque via le témoin circulaire autour du
bouton Power)
5) Maintenant il ne vous reste plus qu'à souder la puce (et son PCB rouge
dans mon cas) sur le pin header, puis relier les 4fils que vous venez de
souder sur les emplacements respectifs...
6) Rebranchez tous vos connecteurs : HDD, DVD ... et testez capot ouvert,
si vous appuyez très brièvement le voyant doit passer au vert
si vous appuyez 1sec ou plus, le voyant doit faire rouge/orange puis
vert
Dans les 2 cas, votre console doit afficher sur la Télé la
page d'accueil classique (et oui, il n'y pas encore EvoX d'installé)
_small.JPG)
Maintenant
que la vérification de fonctionnement est confirmée, il ne reste plus qu'à
refermer soigneusement le boitier.

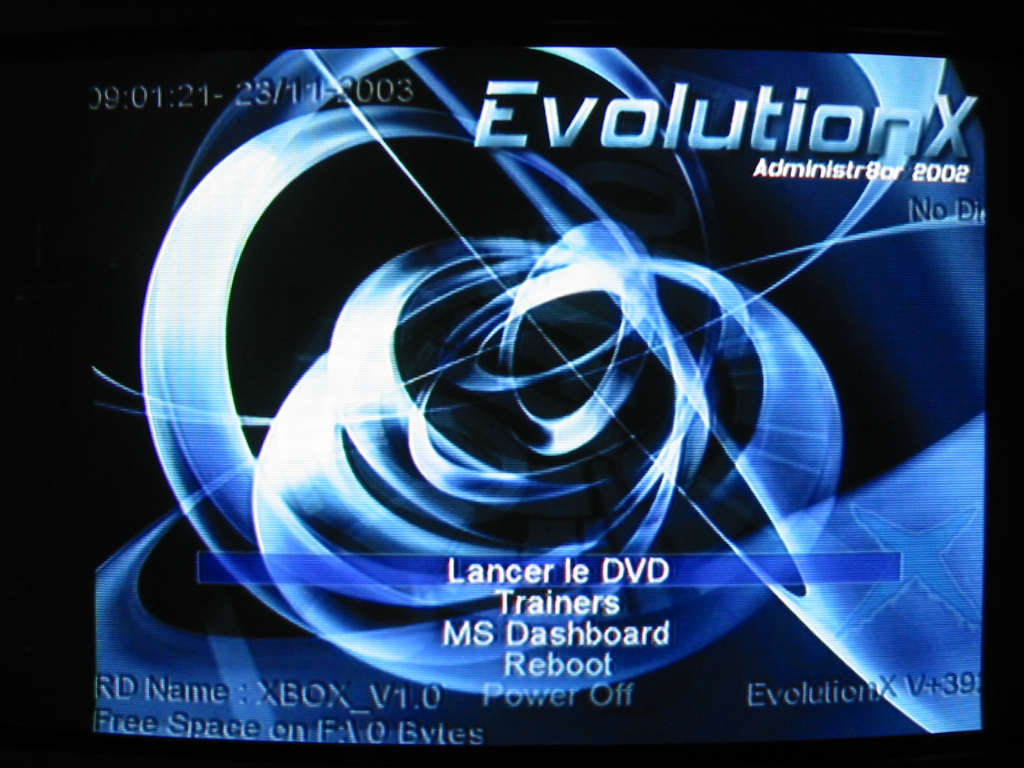

On va attaquer l'installation de Evox, il vous faut un CDRW, DVD-R, ou
DVDRW (au choix, mais pas un CDR)
Il faut créer un Iso spécialement amorçable pour xbox, (en utilisant
le freeware xIsov115, cf. tutorial également sur www.gueux.net). L'image
iso que vous graverez avec le logiciel de votre choix (Néro par exemple,
à une vitesse de gravure de 4x seulement) devra impérativement contenir
le fichier evoxdash.xbe renommé en default.xbe.
Ainsi votre Xbox pourra démarrer dessus ... et c'est à ce moment
qu'elle se transforme en serveur FTP pour lui ajouter les applications
de votre choix...
il ne reste plus qu'à copier EvoX à la racine du C. (la puce ira
chercher son fichier evoxdash.xbe automatiquement à cet endroit)

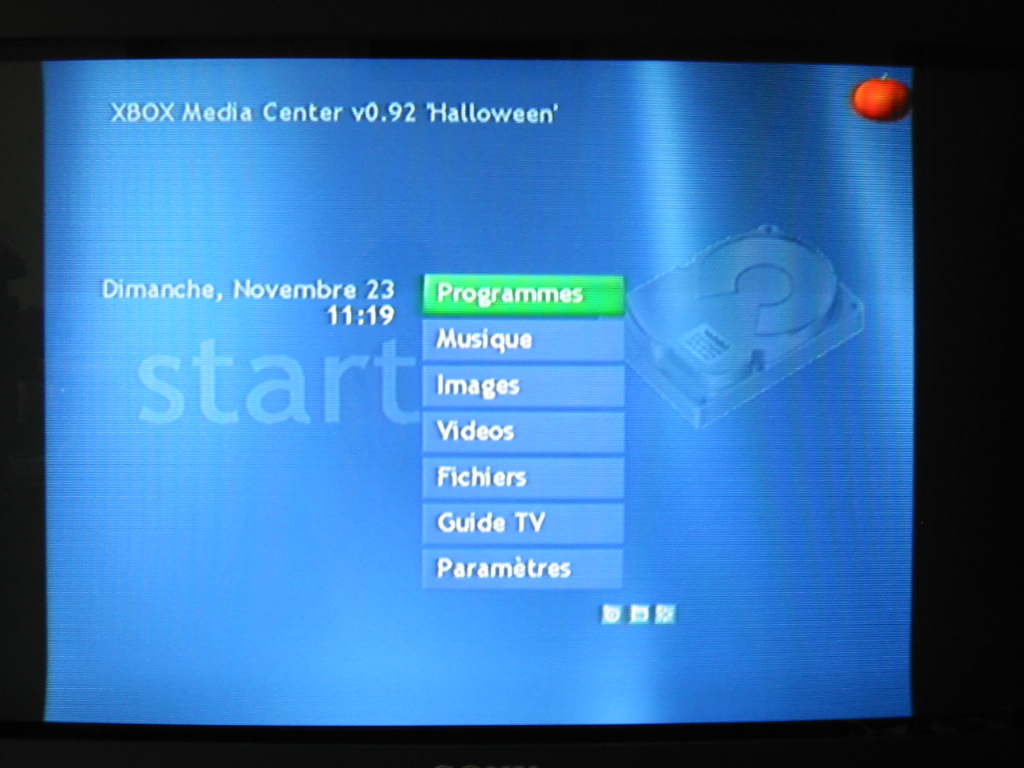

Il ne reste plus qu'à installer les 2 outils de base : DVD2Xbox &
XBoxMediaCenter, et DVD-X pour lire les DVD Vidéo toutes zones.
La suite peut être comprise à l'aide de
www.gueux.net...

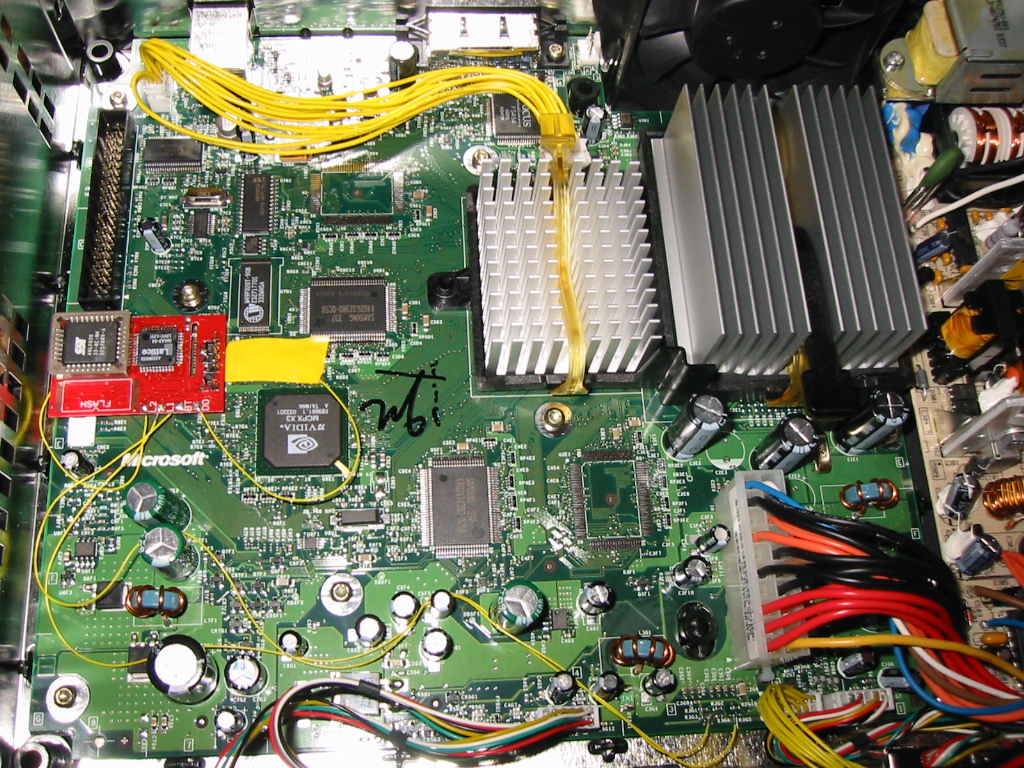

24/11 : Deuxième console pucée, la mise en place se peaufine :)
07/01/2004 : 5e console, mais la 1ere pour moi qui soit une V1.0
_small.JPG)
_small.JPG)
21/01/2004 : 6e console, une version 1.3
_small.JPG)
| Heureux Propriétaire de la console pucée par mes soins |
| Moi (ben oui d'abord) |
| Bidi (v1.4) |
| Jojo (v1.4) |
| Pascal (v1.4) |
| Stephane (v1.0) |
| Thomas (v1.3) |
| ...à suivre... |
Chapitre : Les choses à ne pas faire
Démarrer sa Xbox avec la puce, et oui, elle a la fâcheuse tendance à
toujours vouloir se connecter sur le Live...
Après quoi vous serez bannis ... Et donc, plus qu'à résilier l'offre
promo de 2mois de Live!
Dernière MAJ :
21/01/2004 00:06
